Интеграцияланган PCS жана BESS үчүн-Жогору Трансформатору
BESS үчүн интегралдык PCS жана Step Up Transformer -комплекстүү, борборлоштурулган конверсияны жана кадамды жогорулатууну талап кылган энергия сактоочу станциялар үчүн иштелип чыккан.
PCS конверсиясын, трансформатордун туташуусун, батарея тобун башкарууну жана коргоо дизайнын- интеграциялоо менен ал жабдуулардын дал келүүсүн, талаа зымдарын, көтөрүү иштерин жана орнотуунун татаалдыгын азайтууга жардам берет. Батарея тобун көз карандысыз башкаруу жана тор{2}}адаптивдүү иштөө режимдери менен, ал ишенимдүү борборлоштурулган BESS операциясын колдойт, ошол эле учурда сайттын макетін жайгаштырууну жана тейлөөнү жеңилдетет.
Эмне үчүн бул интеграцияланган PCS трансформатордук станциясы
Батареяны сактоочу контейнерлерибиздин өнүмдөрү бир катар артыкчылыктарды сунуштайт.
PCS конверсиясы жана -Бирдикте жогорулоо
Негизинен DC/AC конвертациясын тейлеген стандарттуу PCSден айырмаланып, бул интегралдык чечим борборлоштурулган PCS конверсиясын-жогорулатылган трансформатор туташуусу менен бир блокто айкалыштырат. Ал батареянын DC кубатын AC чыгуусуна айландырууга жана орточо-чыңалуудагы BESS туташуусу үчүн чыңалууну жогорулатууга жардам берет.
Тор-Адаптивдүү иштөө режимдери
PQ, VF, SVG, VSG, жогорку/төмөн чыңалуу-ташуу, тармактан өчүрүү- жана кара старт функциялары менен система тармактык-капталдагы жана пайдалуу-масштабдуу энергияны сактоо колдонмолорунда ар кандай иштөө талаптарын колдоого алат.
Жогорку-Эффективдүү Үчүн-Деңгээлдеги Топология
Үч{0}}деңгээлдеги топология менен курулган система 98% га чейин максималдуу системанын эффективдүүлүгү менен кубаттуулукту эффективдүү конверсиялоону колдойт. Бул борборлоштурулган батарейканын энергия сактоо тутумдары үчүн энергияны өткөрүп берүүнү жакшыртууга жардам берет.
Көп деңгээлдүү-электрдик коргоо
Интегралдык дизайн жогорку кубаттуулуктагы BESS долбоорлорунда коопсуз иштөөнү колдоо үчүн-электрдик коргоону жана программалык камсыздоону коопсуздук функцияларын камтыйт. Бул кубаттуулукту өзгөртүү, чыңалууну жогорулатуу- жана тармакка туташуу чогуу иштегенде тутумдун ишенимдүүлүгүн жогорулатууга жардам берет.
Спецификация
| DC параметрлери | |
| Макс. DC Voltage | 1500V |
| Макс. Туруктуу ток | 1936A×4 |
| Батарея тобунун чыңалуу диапазону | 1000–1500V |
| Туташтырылуучу батарея топторунун саны | 2 / 4 |
| AC Параметрлери (Торчо-туташкан) | |
| Номиналдуу чыгаруу кубаттуулугу | 6900кВА |
| Рейтингдүү AC Voltage | 10–35кВ |
| Rated Grid Frequency | 50/60 Гц |
| AC учурдагы THD | <3% (Rated Power) |
| Power Factor жөнгө салынуучу диапазону | -1~+1 |
| Системанын өзгөчөлүктөрү | |
| Изоляция ыкмасы | Кургак-түрү / Майга чөмүлгөн-трансформатор |
| Макс. Системанын натыйжалуулугу | 98% |
| Коргоо рейтинги | IP65 (Ковертер) / IP54 (Башкалар) |
| Иштөө температурасы диапазону | -40~+60℃ (>45 градуска төмөндөтүү) |
| Уруксат берилген нымдуулук диапазону | 0–100% (-конденсацияланбайт) |
| Макс. Иштөө бийиктиги | 5000m (>4000м азайтуу) |
| Муздатуу ыкмасы | Температура-көзөмөлгө алынган абаны мажбурлап муздатуу |
| Байланыш интерфейси | RS485 / CAN / Ethernet |
| HMI интерфейси | Bluetooth + APP |
| Механикалык параметрлер | |
| Өлчөмдөр | 7200×3400×3050мм (кургак-түрү) |
| Салмагы | 30000кг |

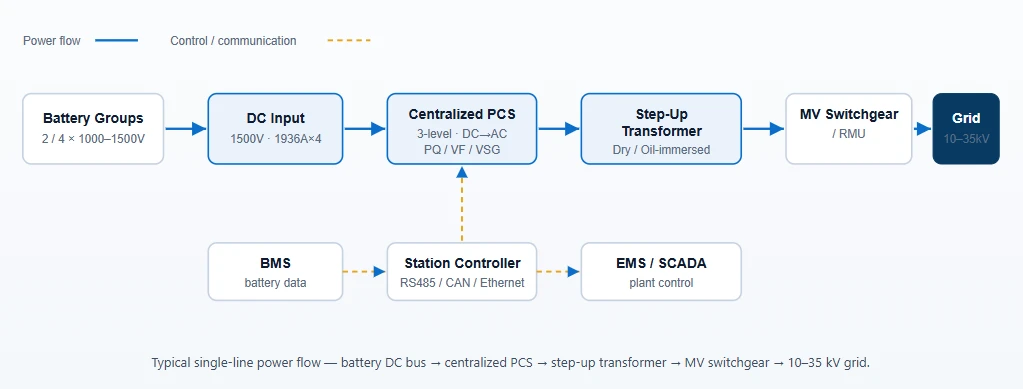

Системалык архитектура
Борборлоштурулган кубаттуулукту конвертациялоо системасы (PCS) тепкич{0}}көбөйтүүчү трансформатор менен айкалышкан бул BESS PCS скид-төмөн чыңалуудагы DC шинасы менен орточо-чыңалуу тармагынын ортосундагы электрдик байланышты түзөт. Ага батарейкалардын өзү кирбейт; ал эки же төрттөн 1000–1500 В DC кабыл алатбатареянын энергия сактоочу идиштери, аны айнымалы токко айлантат жана чыңалууну тармакка туташуу үчүн-конфигурацияланган 10–35 кВ долбоорго чейин жогорулатат.
Интегралдык станциянын ичинде эмне бар
Борборлоштурулган PCS бөлүмү
Борборлоштурулган PCS батарейканын DC кубатын айнымалы токко айлантат жана тескери багытта ар бир батарея тобунун заряд профилин көзөмөлдөйт. Батарея тобун көз карандысыз башкаруу эки же төрт топту бир эле электр блогунун ичинде өзүнчө иштетүүгө жана коргоого мүмкүндүк берет.
Трансформатор бөлүмү-кадам
BESS үчүн-көбөйтүүчү трансформатор төмөнкү{1}}чыңалуудагы ACны тармакка туташуу үчүн-орто вольттук деңгээлге көтөрөт. Кургак{4}}түрү жана майга чөмүлгөн-трансформаторлор да бар, андыктан станция өрттүн-коопсуздугуна, климатка жана коммуналдык талаптарга жооп бере алат.
Станция контроллери жана байланыш
Станция контроллери PCS жана коргоо түзүлүштөрүн координациялайт жана заводдун деңгээли менен маалымат алмашат-энергияны башкаруу системасы (EMS)RS485, CAN же Ethernet аркылуу.
Эмне үчүн PCS жана трансформаторду-которуш керек?
PCS, трансформатор жана MV туташуусун бир скид{0}}монтаждалган станцияга бириктирүү EPC подрядчысынын сайтта аткарган инженердик аракетин өзгөртөт.
| Комплекстүү PCS + трансформатордук станция | Бөлөк PCS жана трансформатор | |
|---|---|---|
| Жабдуучу интерфейстери | Бирдиктүү интеграцияланган бирдик | Дал келүү жана координациялоо үчүн бир нече бирдиктер |
| Фонддор | Бир фундаменталдуу | Ар бир бөлүк үчүн өзүнчө негиздер |
| Талаадагы зымдар | Заводдо алдын ала-зым орнотулган | Сайттагы кеңири-LV/MV зымдары |
| Ишке киргизүү | Заводдо{0}}сыналган, сайтта тезирээк | Узунураак-сайтта сыноо |
| Жоопкерчиликтин чеги | Таза, бирдиктүү интерфейс | Жеткирүүчүлөр боюнча бөлүштүрүү |
Станцияны долбоорго конфигурациялаңыз
6,9 МВА станция конфигурацияланган, туруктуу бөлүк номери катары сатылбайт -
төмөндөгү варианттар инженерия учурунда орнотулган, ошондуктан бир жеткирилген бирдик бир тармактын чыңалуусуна жана бир трансформатордун түрүнө дал келет.
2-топ же 4-топтогу батареянын кириши (1000–1500 В DC)
Кургак-түрү же май-чаңдылган-трансформатор
Долбоор-конфигурацияланган МВ чыгышы: 10, 20, 33 же 35 кВ
50 Гц же 60 Гц тор жыштыгы
Тор-кийин (PQ) же тор-түзүү (VSG) операциясы
Кубат коэффициенти −1ден +1 чейин жөнгө салынат
Ташуу, монтаждоо жана ишке киргизуу
Станция алдын ала-интеграцияланган жана заводдо сыналган, андыктан сайттын аймагы-негизинен фундаменталдык, кабелдик жана тармактык байланыш болуп саналат. 7200×3400×3050 мм жана салмагы болжол менен 30 000 кг болгон бирдик -туурасынан ашыкча жүк катары пландаштырылган жана анын температурасы башкарылуучу аба-муздатуу системасы−40 градустан +60 градуска чейинки иштөө диапазону үчүн өлчөмдүү.
Заводго чейинки-интеграция жана сыноо
-Сайтта иштөө: DC киргизүү + MV чыгаруу гана
Фонддук жана курулуш иштери EPC тарабынан
DC / MV кабелдик кирүү жана жерге туташтыруу интерфейстери
Factory (FAT) жана сайт (SAT) кабыл алуу сыноо
Тейлөө мүмкүнчүлүгү макетке иштелип чыккан
BESS үчүн интеграцияланган PCS жана-жогорулатылган трансформатор - КБС
С: Бул продукт батарейкабы?
Ж: Жок. Бул борборлоштурулган ПКС жана-жогорулатылган трансформатордук станция. Ал батарейканын DC шинасы менен орточо{3}}чыңалуу тармагынын ортосунда кубаттуулукту өзгөртөт жана жогорулатат, бирок батарейкалар батареянын энергиясын сактоочу контейнерлер катары өзүнчө берилет.
С: Интегралдык станцияга эмнелер кирет?
Ж: Борборлоштурулган ПК,-жогорулатылган трансформатор (кургак{1}}түрү же майга-чымылдырылган), станцияны башкаруу жана байланыш, жана көмөкчү кубаттуулукту жана жылуулукту башкаруу, долбоор боюнча конфигурацияланган МВ бөлүштүргүч / RMU. DC кабелдери, MV кабелдери жана пайдубал, адатта, EPC тарабынан камсыз кылынат.
С: Ал 33 кВ же 35 кВга кошула алабы?
Ж: Ооба. МВнын чыгышы долбоордун трансформаторунун конфигурациясынын негизинде 33 кВ жана 35 кВ кошо алганда 10–35 кВ диапазонундагы бир тармактык чыңалууга конфигурацияланган.
С: Эки же төрт батарея тобу кантип башкарылат?
A: Станция ар бир батарея тобу үчүн көз карандысыз зарядды жана разрядды башкарууну камсыз кылат, ошондуктан эки же төрт топту ошол эле 6,9 МВА электр блогунун ичинде өзүнчө иштетип, коргосо болот.
С: 98% натыйжалуу PCS натыйжалуулугу же системанын натыйжалуулугу?
Ж: Сандалган 98% системанын максималдуу эффективдүүлүгү. Так өлчөө чекити жана жүктүн абалы долбоордун маалымат баракчасында тастыкталат.
С: Ал тор-түзүү операциясын колдойбу?
Ж: Ооба. PQ башкаруусунан кийинки тор-станция VSG (тор{2}}түзүү) операциясын, HVRT/LVRT{3}}аркылуу, өчүрүлгөн{4}} VF башкарууну жана жергиликтүү тор кодуна ылайык кара стартты колдойт.
С: Баалоо үчүн кандай маалымат керек?
Ж: Керектүү кубаттуулук (МВт/МВА), батареянын туруктуу чыңалуу диапазону, батарея топторунун саны, тармактын чыңалуусу жана жыштыгы, өлкө, каалаган тармак-түзүүчү талап, трансформатордун тандоосу, чөйрөнүн температурасы, бийиктик жана максаттуу жеткирүү күнү.
Инженердик сунушту сураңыз
Долбооруңуздун параметрлерин бизге айтсаңыз, биздин инженерлер конфигурацияланган бир-сызык диаграммасын кайтарып беришет,
камсыз кылуу көлөмү жана бюджеттик баа - батарея клеткалары талап кылынбайт, станция гана.
